关于安吉尔步进式开水器更换屏幕控制板组件的方法
2022-06-22 10:10:52

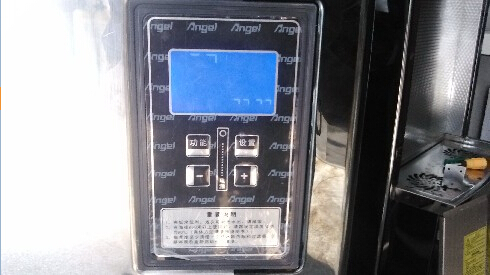

关于安吉尔步进式开水器更换屏幕控制板组件的方法 一、适用机型: 步进式开水器:K1201R50K2、K1203R140K2、K1202R50K2、K1205R90K2 二、故障现象如下: 当确认屏幕已经损坏,比如:屏幕字体缺划,屏幕不亮功能正常,屏幕进水需要吹干或者损坏等 三、更换步骤如下 注意:务必在断电情况下进行如下操作,否则后果严重! 1、打开机器侧面板(部分机型是后盖),下面以打开侧面板为例: 2、拆开侧面板如图 3、用短柄螺丝刀拆卸屏幕内侧四个角的螺丝,注意:要手托住前面屏幕防止摔落,拆好后不要拔出各个插件,建议拍照或记录好后再拔! 4、手从侧面插入从屏幕开孔处伸出安装控制板上各插件。各个插件一般不会装错,部分接口为防插错接口,注意插入时方向等,万一忘记可以按照电路板上的提示名称插入。 5、插件装好后,将屏幕塞入,将先前两组件上紧螺丝装好。 6、安装好后,检查无误,可以上电,然后根据<关于步进式开水器参数设置案例20130107> 进行相关参数设置,进行试机,正常后,将侧面板安装上即可! 注意: 1、请必须在断电情况下进行如上操作,否则后果严重! 2、本案例照片针对拆侧面板维修制作,部分机型拆后背板,其他步骤操作一样! 注： 建议由专业技术人员操作
